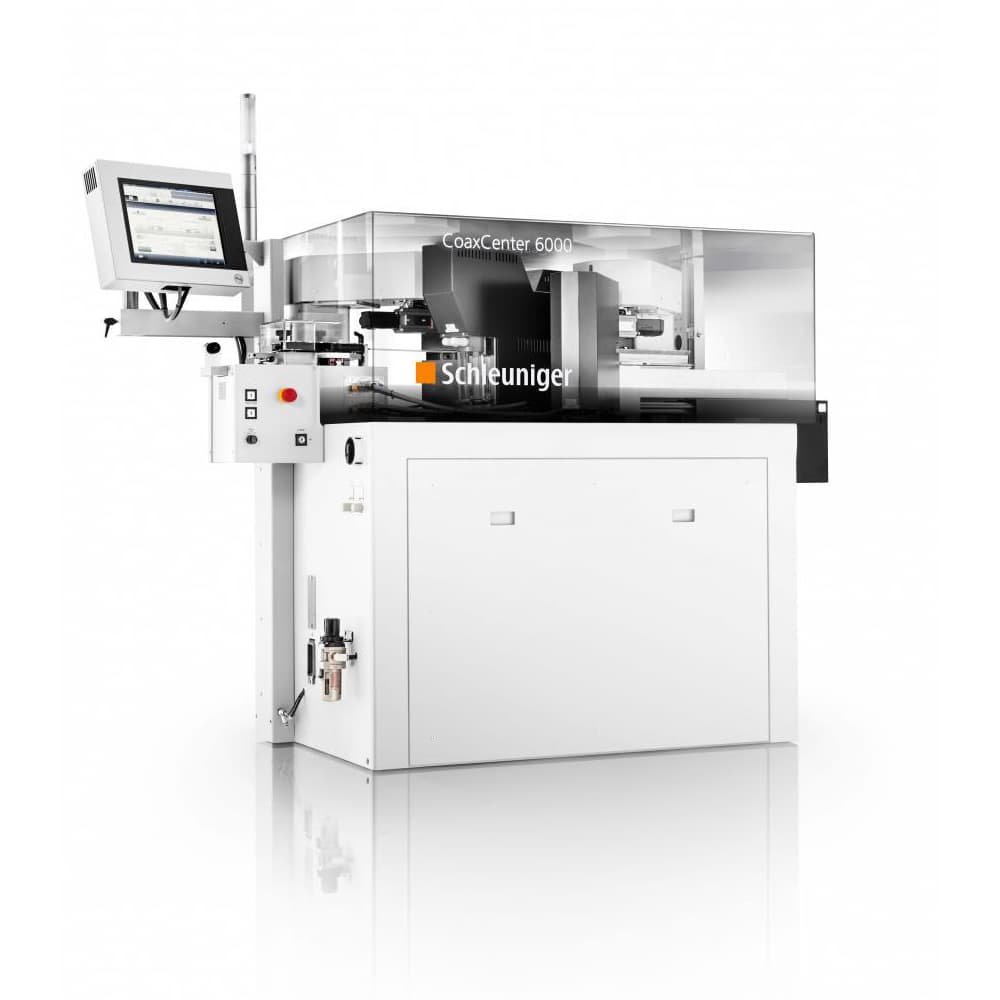

Il CoaxCenter 6000 targata Schleuniger è la prima macchina al mondo in grado di lavorare cavi micro-coassiali e coassiali, nonché cavi unipolari in modo completamente automatico e con elevata precisione.
Di conseguenza, la gamma di applicazioni è in linea con le ultime tendenze nell’automazione, nella miniaturizzazione, nelle tecnologie dell’informazione e della comunicazione e nella mobilità.
La piattaforma della macchina può essere equipaggiata individualmente con un massimo di sei stazioni di lavorazione. La spelatura viene effettuata utilizzando la RotaryUnit 6000 o utilizzando lame a V con teste multilama. Le lame e i guidacavi sono progettati in modo che il cavo sia tenuto in posizione in modo ottimale durante la lavorazione, senza essere danneggiato dalla pressione di serraggio. Le parti spelate del cavo vengono smaltite da un potente sistema di aspirazione.
L’estremità del cavo è trattenuta da un’unica pinza durante tutti i processi. Mantiene la sua posizione esatta e viene alimentato alle singole stazioni con la massima precisione di posizionamento.
La qualità delle fasi del processo viene ispezionata dal sistema di telecamere QCam 360. Le estremità dei cavi spelate e il corretto posizionamento dei terminali a crimpare vengono continuamente monitorati, mentre vengono rilevate incisioni e scarti di cavo attorcigliato. I pezzi di scarto vengono smistati immediatamente.
La gamma CoaxCenter 6000 di Schleuniger è completata da moduli di elaborazione unici come una pressa per applicazioni di crimpatura molto piccole e delicate da 0,013 mm² a 2,5 mm² e una stazione di cianfrinatura completamente programmabile per conduttori interni di cavi rigidi. Grazie al concetto di macchina aperta, è possibile integrare nella piattaforma anche stazioni di lavorazione di fornitori terzi.
Il CoaxCenter 6000 è caratterizzato da tempi di cambio formato brevi e da una configurazione rapida e semplice della macchina. Questo è l’ideale per un funzionamento a turni altamente produttivo. La lavorazione simultanea di entrambe le estremità dei cavi e l’estrema velocità pur mantenendo una precisione assoluta consentono prestazioni senza rivali.
Materiale
- Cavo singolo.
- Cavo rigido.
- Cavo coassiale.
- Cavo microcoassiale.
- Cavo semirigido.
- POF (cavo ottico polimerico).
- Cavo corrugato.
Capcità di elaborazione
- Spelatura di cavi coassiali.
- Lavorazione di cavi coassiali.
- Lavorazione dei cavi coassiali flessibili.
- Lavorazione di cavi corrugati.
- Taglio a misura con lama circolare.
- Lavorazione cavo unipolare.
- Spelatura cavo unipolare.
- Spelatura totale e parziale testa e coda.
- Spelatura totale.
- Lavorazione di cavi microcoassiali.
- Spelatura a gradini.
- Lavorazione cavi schermati (coassiale, ibrida, ecc.).
- Spelatura multipla.
- Spelatura parziale.
- Lavorazione di cavi semirigidi.
- Stazioni di Lavorazione: fino a 6 stazioni.
- Diametro del materiale grezzo: max. 7,0 mm (0,27″) con unità di alimentazione lineareMax.
5,5 mm (0,21″) con trasmissione a cinghia. - Sezione cavo: 0,005 mm² – 2,5 mm² * (40 AWG – 14 AWG).
- Lunghezza del cavo: da circa 15 mm a 1 km (0,59″ – 39.370″) con lunghezze di cavo estremamente corte, a seconda dell’applicazione.
- Lunghezza di spelatura: lato 1: 0,1 mm (0,004″) – 58 mm (2,28″).
Lato 2: 0,1 mm (0,004″) – 38 mm (1,49″). - Velocità di avanzamento: nastro trasportatore max. 5 m/s.
Unità di alimentazione lineare max. 2,5 m/s. - Dimensioni (L x P x A), a seconda della configurazione della macchina: minimo: 1.722 x 900 x 1.442 mm (67,79″ x 35,43″ x 56,77″) – altezza con coperchio di sicurezza aperto 2.177 mm (85,70″)
Massimo: 3.033 x 1.182 x 1.472 mm (119,40″ x 46,53″ x 57,95″) – altezza con coperchio di sicurezza aperto 2.347 mm (92,40″) - Altezza (coperchio di sicurezza aperto): 2,75 m (108″).
- Peso: circa 450 kg, incl. macchina di base e copertura di sicurezza (992,08 libbre)
Circa 630 kg, incluse sei stazioni di lavorazione e opzioni (1388,91 libbre). - Alimentatore: 100/120 V CA, 200/240 V CA, 800 VA, 50/60 Hz.
- Collegamento aria compressa: 6 bar (87 psi) aria compressa non oliata, essiccata e filtrataMedia 65 l/min, massimo 400 l/minTubo dell’aria 12/9 mm, lunghezza massima del tubo dell’aria 10 metri.
- Conformità CE: il CoaxCenter 6000 è pienamente conforme a tutte le linee guida CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica.
- Nota importante: Schleuniger raccomanda di inviare campioni di filo nei casi in cui vi siano dubbi sulle capacità di lavorazione di una particolare macchina.
Moduli di elaborazione
- Stazione di stagnatura TinningStation 3000.
- Stazione di cianfrinatura PointingUnit 6000.
- Stazione di crimpatura CrimpPress 150 con monitoraggio della forza di crimpatura opzionale (ACO 08).
- Unità di taglio rotativa RotaryUnit 6000 con sistema di aspirazione integrato.
- Unità di taglio e taglio.
- Sistema di controllo qualità QCam 360.
- Unità di alimentazione lineare.
Opzioni
- Scanner di codici a barre.
- Raddrizzatore di cavi RoboticInterface 6000.
- Gruppo raddrizzatura.
- Spia di stato.
