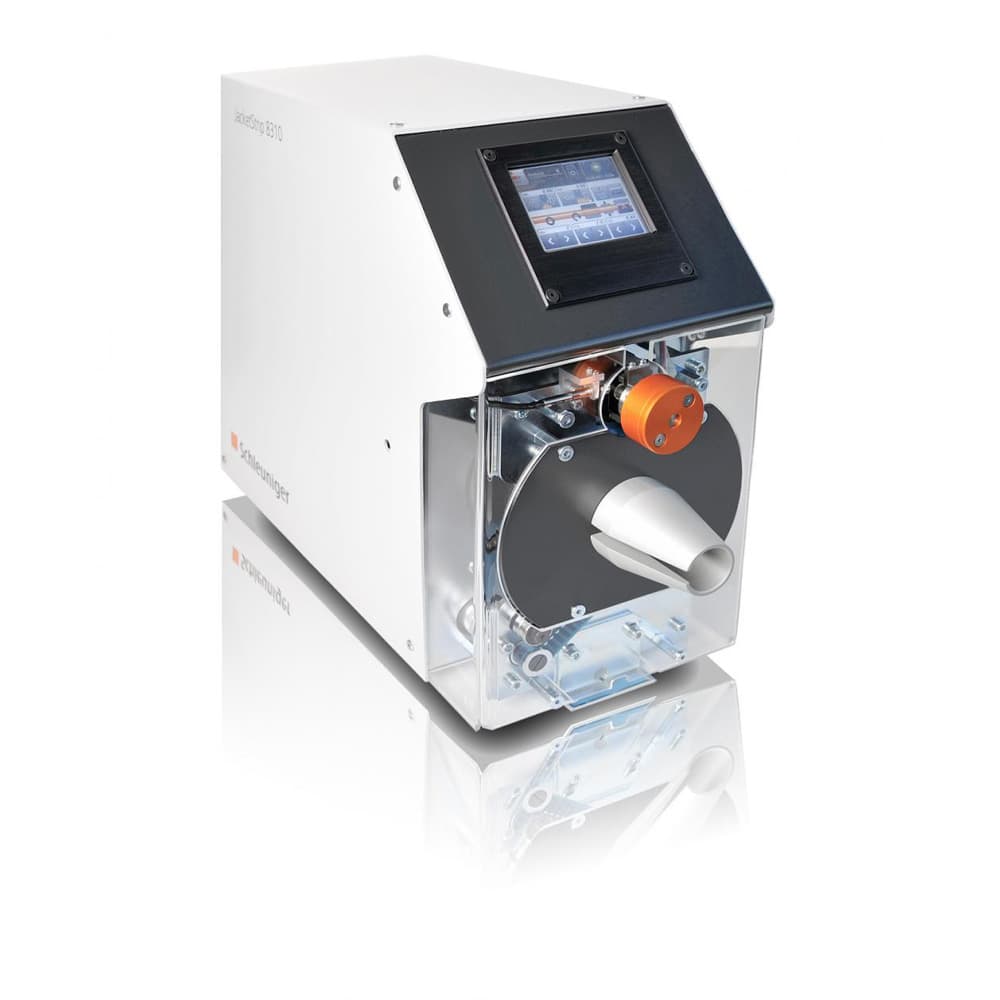

Il JacketStrip 8310 di Schleuniger taglia assialmente e radialmente l’isolamento di cavi non tondi e multipolari da 2,5 – 25 mm (0,1″-1″) di diametro esterno e fino a 500 mm (19,7″) di lunghezza di spelatura senza alcun danno ai conduttori interni o alla schermatura.
- Lavorazione di cavi non tondi e a doppino intrecciato.
- Non è necessario sostituire la lama.
- Programmazione intuitiva tramite touchscreen a colori.
- Visualizzazione digitale delle profondità assiali e radiali delle lame.
- Sistema universale di centraggio del cavo a 4 morse con funzione wayback.
- Funzione di scansione dei codici a barre.
Il JacketStrip 8310 di Schleuniger taglia con precisione la guaina esterna dei cavi isolati. Grazie all’esclusivo sistema a lama flottante, le guaine dei cavi rotonde o non possono essere lavorate senza danneggiare gli strati di cavi sottostanti.
Le fessure radiali e assiali possono essere eseguite secondo necessità per facilitare la rimozione della guaina in un’operazione manuale secondaria. La semplicità d’uso, i tempi di ciclo brevi e il design universale della lama garantiscono un buon ritorno sull’investimento. Una lama rotante, che segue con precisione la superficie della guaina, assicura un taglio radiale preciso.
Opzionalmente, la guaina del cavo può essere tagliata longitudinalmente durante l’estrazione dalla macchina. Dopo che le fessure sono state realizzate, il rivestimento isolante può essere facilmente rimosso a mano.
Materiale
- Cavo unipolare.
- Kapton.
- PUR.
- Cavo multipolare.
- PVC.
- Gomma.
- Cavo rigido.
- Cavo attorcigliato.
- Teflon®.
- Tefzel®.
Capcità di elaborazione
- Taglio longitudinale.
- Lavorazione cavi multipli (solo sguainatura).
- Lavorazione cavi non tondi (solo sguainatura).
- Lavorazione cavi di potenza.
- Diametro del materiale grezzo: 2,5 – 25 mm (0,1 – 1,0″).
Massimo 9 mm (0,35″). - Precisione del diametro: +/- 0,03 mm (0,001″).
Massimo 120 mm (4.72″). - Lunghezza di spelatura: regolabile da 10 a 500 mm (0,4 – 19,7″)(lunghezza infinita senza scala).
- Tempo di ciclo: almeno 2s (a seconda della modalità di lavorazione e delle specifiche di stripping).
- Lama: 1 lama radiale universale, 1 lama assiale universale.
- Tipo di materiale grezzo: PVC, PUR, gomma, Teflon, Tefzel, Kapton, ecc.
- Interfacce: pedale, USB “Host”, I/O.
- Collegamento aria compressa: 6 bar (90 psi).
- Alimentatore: 100/115 V CA, 230/240 V CA, 300 VA, 50/60 Hz.
- Livello di rumore: <70 dB (A).
- Dimensioni (L x P x A): 470 x 190 x 355 mm (18,5″ x 7,5″ x 13,9″). Senza tubo guida per la scala delle lunghezze.
- Peso: 26,5 kg (58 libbre).
- Conformità CE: il JacketStrip 8310 è pienamente conforme a tutte le linee guida CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica.
Parametri di elaborazione regolabili
- Profondità della lama: lama radiale/assiale.
- Posizione di spelatura.
Parametri di elaborazione programmabili
- Velocità di rotazione della testa di spelatura.
Tratti somatici
- Non è necessario sostituire la lama.
- Sistema universale di centraggio del cavo a 4 pinze con funzione wayback.
- Programmazione intuitiva tramite touchscreen a colori.
- Visualizzazione digitale delle profondità assiali e radiali delle pale.
- Funzione di scansione dei codici a barre.
