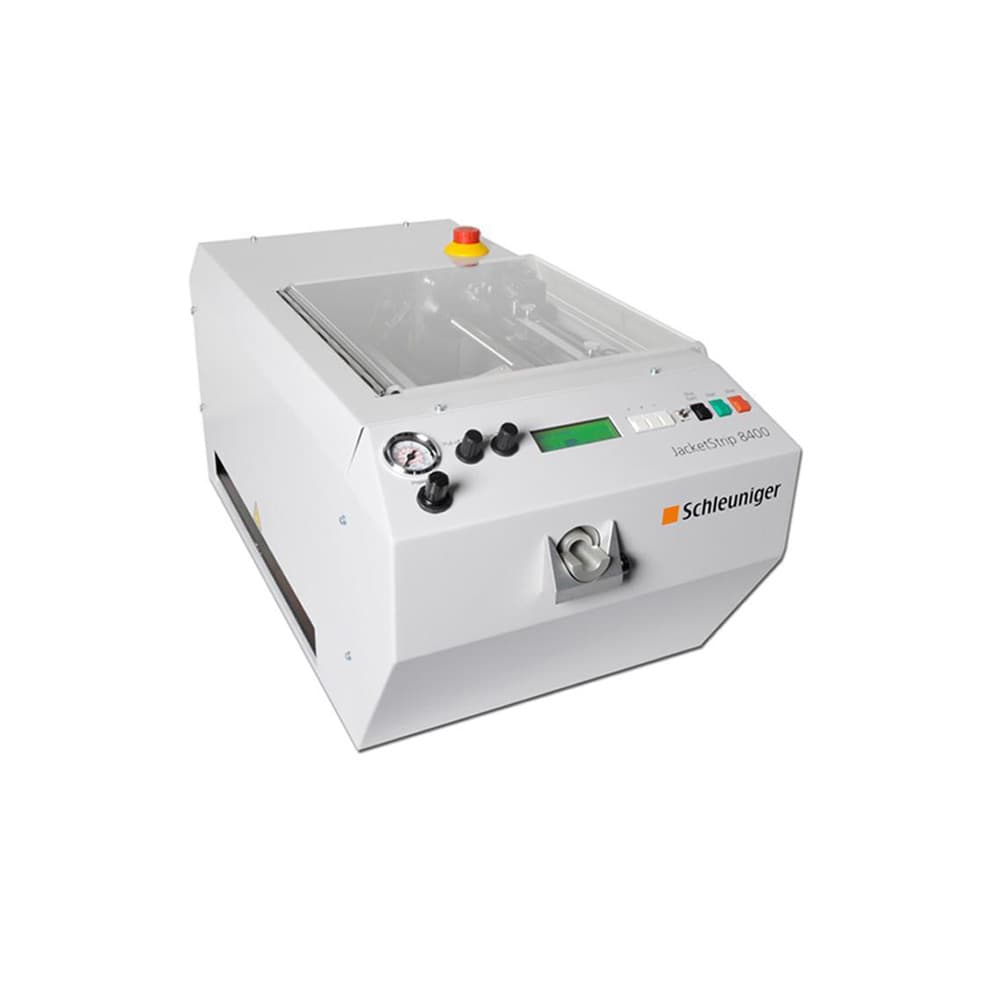

Il JacketStrip 8400 di Schleuniger spela automaticamente le guaine o l’isolamento da cavi sottili e rotondi a cavi di alimentazione difficili da lavorare con un diametro esterno (O.D.) fino a 26 mm (1″). Questa macchina versatile esegue spelature totali, spelature parziali e spelature intermedie fino a 200 mm (7,87″) di lunghezza.
- Gestisce cavi spessi e materiali isolanti resistenti.
- Capacità di spelatura parziale e intermedia.
- Testa di incisione rotante con tecnologia a 4 lame. Non è necessario sostituire la lama.
- Elevata flessibilità.
- Rapido ritorno dell’investimento.
La macchina spela cavi JacketStrip 8400 targata Schleuniger è in grado di spelare le guaine di cavi tondi e cavi fino a 26 mm (1,02″) di diametro con una lunghezza di spelatura fino a 200 mm (7,87″). La macchina solida e potente lavora materiali isolanti spessi, resistenti, morbidi e sottili. La semplicità d’uso, i tempi di ciclo brevi e il design universale della lama garantiscono un buon ritorno sull’investimento.
Il sistema rotante a 4 lame centra il cavo e crea incisioni precise nella guaina. Dopo che la guaina del cavo è stata tagliata, viene rimossa utilizzando un potente motore elettrico (è possibile selezionare la spelatura totale/parziale o la spelatura intermedia).
Le pinze di serraggio ad azionamento pneumatico garantiscono un mantenimento ottimale del cavo durante il processo di spelatura. Il materiale isolante di scarto viene espulso automaticamente.
Materiale
- Cavo unipolare.
- Cavo multipolare.
- PUR.
- Kapton.
- PVC.
- Gomma.
- Cavo a conduttore singolo.
- Cavo pieno.
- Cavo intrecciato.
- Teflon®.
- Tefzel®.
- Filo.
Capcità di elaborazione
- Spelatura totale.
- Lavorazione cavi multipli (solo sguainatura).
- Spelatura parziale.
- Lavorazione cavi di potenza.
- Spelatura intermedia.
- Diametro del materiale grezzo: Massimo 26 mm (1,0″).
- Precisione del diametro: 0,1 mm – 0,25 mm (0,004 – 0,01″) A seconda del Ø.
- Conformità CE: il JacketStrip 8400 è pienamente conforme a tutte le linee guida CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica.
- Lunghezza di spelatura: regolabile da 7 a 200 mm (0,27 – 7,87″) Opzionale da 200 a 400 mm (7,87 – 15,74″).
- Lunghezza di pull-off: regolabile da 20 a 190 mm (0,78″ – 7,5″).
- Tempo di ciclo: almeno 2,2 s (a seconda del tempo di incisione e della spelatura).
- Tipo di materiale grezzo: PVC, PUR, gomma, Teflon, Tefzel, Kapton, ecc.
- Interfacce: pedale.
- Collegamento aria compressa: 6 bar (90 psi).
- Alimentatore: 100/115 V CA, 230/240 V CA, 300 VA, 50/60 Hz.
- Livello di rumore: <70 dB (A).
- Dimensioni (L x P x A): 690 x 370 x 330 mm (27,2″ x 14,6″ x 13,0″).
- Peso: peso netto: 48 kg (106 libbre).
Peso totale (discorso): 56 kg (124 libbre). - Lama: 4 lame universali.
Parametri di elaborazione regolabili
- Profondità della lama: lama radiale/assiale.
- Posizione di spelatura.
Parametri di elaborazione programmabili
- Velocità di pull-off.
- Lunghezze di spelatura parziale.
- Lunghezze di spelatura totale.
- Velocità di rotazione della testa di spelatura.
- Diametro di spelatura.
- Posizione di spelatura.
- Velocità di avanzamento delle lame di spelatura.
- Forza di serraggio del cavo.
Tratti somatici
- Sistema a 4 lame.
- Taglio rotativo.
- Non è necessario sostituire la lama.
- Elevata ripetibilità.
- Versatilità.
- Capacità di spelatura intermedia.
- Display LCD per la diagnostica della macchina.
