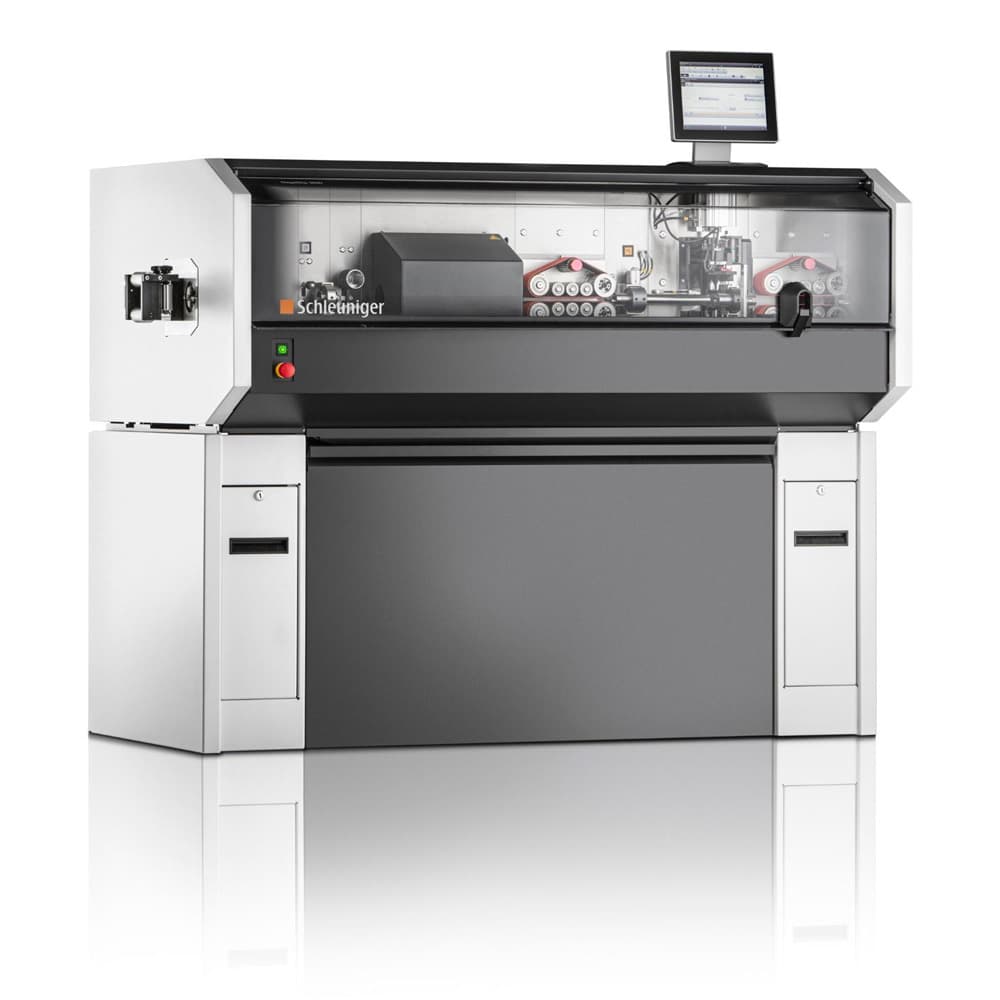

La MegaStrip 9680 di Schleuniger è una macchina automatica per il taglio e la spelatura di cavi unipolari, cavi multipolari e cavi schermati fino a 35 mm (1,38″) di diametro esterno. Il design modulare e la possibilità di collegare diverse periferiche, sia della gamma di prodotti Schleuniger che di fornitori terzi, rendono questa macchina un vero e proprio tuttofare.
- Il design modulare della macchina con opzioni aggiuntive offre un’ampia gamma di lavorazione per cavi di diametro maggiore.
- Spelatura precisa in più fasi grazie all’unità di taglio multilama Schleuniger e al sistema di monitoraggio della qualità SmartDetect.
- Elevata flessibilità grazie al sistema SmartBlade con cartucce intercambiabili per la sostituzione rapida di set di lame completi.
- Facilità di memorizzazione degli articoli.
- Produzione economica ed eliminazione degli sprechi grazie all’utilizzo di un massimo di due stampanti a getto d’inchiostro indipendenti posizionate sotto la testa di taglio.
- Compatibile con MES CAO tramite SMG Server e software CAYMAN.
Cavi unipolari con sezioni fino a 120 mm² (4/0 AWG) o opzionali 300 mm² (MCM 600), i cavi schermati e le complesse applicazioni multipolari possono essere lavorati in un’unica operazione automatizzata. La MegaStirp 9680 è disponibile in 2 modelli con configurazione base:
- Versione M con testa di taglio multilama programmabile.
- Versione MR con unità di incisione rotante aggiuntiva per un taglio preciso dello schermo.
Entrambe le versioni del modello sono compatibili con il software di elaborazione dei cavi CAYMAN e il software di pianificazione CAO (Manufacturing Execution System), consentendo l’integrazione in diverse reti.
La Schleuniger MegaStrip 9680 è ottimizzata per la massima produzione. I potenti servomotori garantiscono elevate velocità di avanzamento e forze di trazione. Le guide con codice colore e i cambi di guida senza attrezzi consentono tempi di cambio rapidi. Il monitoraggio dei sensori e il sistema opzionale SmartDetect garantiscono processi di produzione fluidi, una rapida eliminazione dei guasti e un minimo spreco di materiale.
Materiale
- Fibra rivestita.
- Cavo.
- Cavo rigido.
- Fibra ottica in vetro duplex.
- Cavo unipolare.
- Cavi in fibra ottica, lamine e altro ancora.
- Cavo piatto.
- Cavo piatto rivestito.
- Cavi schermati.
- GOF (cavo ottico in fibra di vetro).
- Gomma.
- Corde / Profili in gomma.
- In Kevlar
- Fili di Kevlar.
- Cavo coassiale.
- Cavo attorcigliato.
- Cavo con isolamento speciale.
- Cavo multipolare.
- POF (cavo ottico polimerico).
- PUR.
- PVC.
- Tubetti + Tubi.
- Tubatura.
- Spago.
- Teflon®.
- Vetroresina.
- Cavo triassiale.
Capacità di elaborazione
- Taglio a misura.
- Spelatura cavo unipolare.
- Spelatura totale o parziale testa e coda.
- Spelatura della guaina e del conduttore interno.
- Rimozione del rivestimento di isolanti estremamente sottili.
- Spelatura della guaina di cavi multipolari.
- Spelatura a gradini.
- Lavorazione a gradini di cavi schermati (coassiale, ibrida, ecc.).
- Spelatura conduttori interni con taglio longitudinale.
- Spelatura multipla.
- Accorciatura, separazione e spelatura di cavi.
- Spelatura intermedia.
- Marcatura dei cavi.
- Diametro del materiale grezzo: 2,5 mm – 35 mm (0,0984 – 1,38″).
- Sezione cavo: standard: 1,5 mm² – 120 mm² (16 – 4/0 AWG) Opzionale: 240 – 300 mm² (500 MCM – 600 MCM) entrambi a seconda del tipo di cavo.
- Lunghezza del pezzo: senza modalità corto: 150 – 1.000.000 mm (5,90″- 39.370″) (standard)225 – 1.000.000 mm (8,85″- 39.370″) (configurazione a 2 stampanti).
Con modalità cavi corti: 0,1 – 150 mm (0,003937 – 5,90″) (standard)0,1 – 225 mm (0,003937 – 8,85″) (configurazione a 2 stampanti). - Lunghezza della spelatura: 0,1 – 1.000.000 mm (0,003937 – 39.370″).
- Lunghezza di pull-off: lato sinistro: 225 mm (8,85″) (standard)300 mm (11,8″) (configurazione a 2 stampanti).
Lato destro: 360 mm (14,2″). - Lama SmartBlade: 2 x 56 mm (2 x 2,20″)4 x 28 mm (4 x 1,10″)56 + 2 x 28 mm (2,20″ + 2 x 1,10″).
- Interfacce: standard: 3 interfacce USB, 2 interfacce Ethernet per unità di prealimentazione, stampa a caldo e post-elaborazione.
Opzionale: 5 SMI (Schleuniger Machine Interface) aggiuntivi per un massimo di due sistemi di marcatura, diverse periferiche e circuiti di arresto di emergenza. - Alimentatore: 3L+N 380/220–415/240 V CA 3L 200–240 V CA 50/60 Hz.
- Collegamento aria compressa: 6-10 bar (87-145 psi).
- Peso: versione M Max. 500 kg (1102,3 libbre). Versione MR Max. 528 kg (1164,02 libbre).
- Dimensioni (L x P x A): 1.730 x 1.055 x 1.365 mm (68″ x 41,5″ x 54″).
- Conformità: il MegaStrip 9680 è conforme a tutte le direttive europee e agli standard internazionali pertinenti (IEC e ISO).
Il modello MegaStrip 9680 M di Schleuniger è dotato della testa di taglio a più posizioni delle lame brevettata da Schleuniger per operazioni multifase. Il modello MR aggiunge un’unità di incisione rotante per il taglio ad alta precisione. Entrambi i modelli sono dotati di serie del sistema SmartBlade, che consente di cambiare rapidamente la lama in pochi secondi. La macchina può funzionare con un massimo di 2 diversi sistemi di marcatura a getto d’inchiostro. Le posizioni della testa di stampa sono dopo la testa di taglio per evitare sprechi.
Caratteristiche speciali
- Unità di taglio ad alta precisione con sistema di monitoraggio della qualità SmartDetect.
- L’unità di taglio rotativa si basa sulla tecnologia all’avanguardia Schleuniger RX e consente la massima precisione.
- Le guide con codice-colore semplificano il funzionamento e riducono i tempi di configurazione.
- Software facile da usare e funzionamento intuitivo tramite il touch screen a colori da 10″.
- Interfacce modulari per un’ampia gamma di accessori e il collegamento di periferiche.
- Il design modulare consente futuri aggiornamenti e quindi un investimento sostenibile.
- Ampia gamma di accessori disponibili per un sistema personalizzato.
Opzioni
- Dispositivo con potente forza di taglio per la testa di taglio.
- Unità di taglio longitudinale universale per un taglio longitudinale preciso.
- Spelatura della guaina e dei conduttori interni.
- Lame da 56 mm / 28 mm (2,20 / 1,10″) o lame specifiche personalizzate
- Fino a 2 stampanti a getto d’inchiostro posizionate dopo l’asse della testa di taglio.
- Software di elaborazione cavi CAYMAN per PC.
