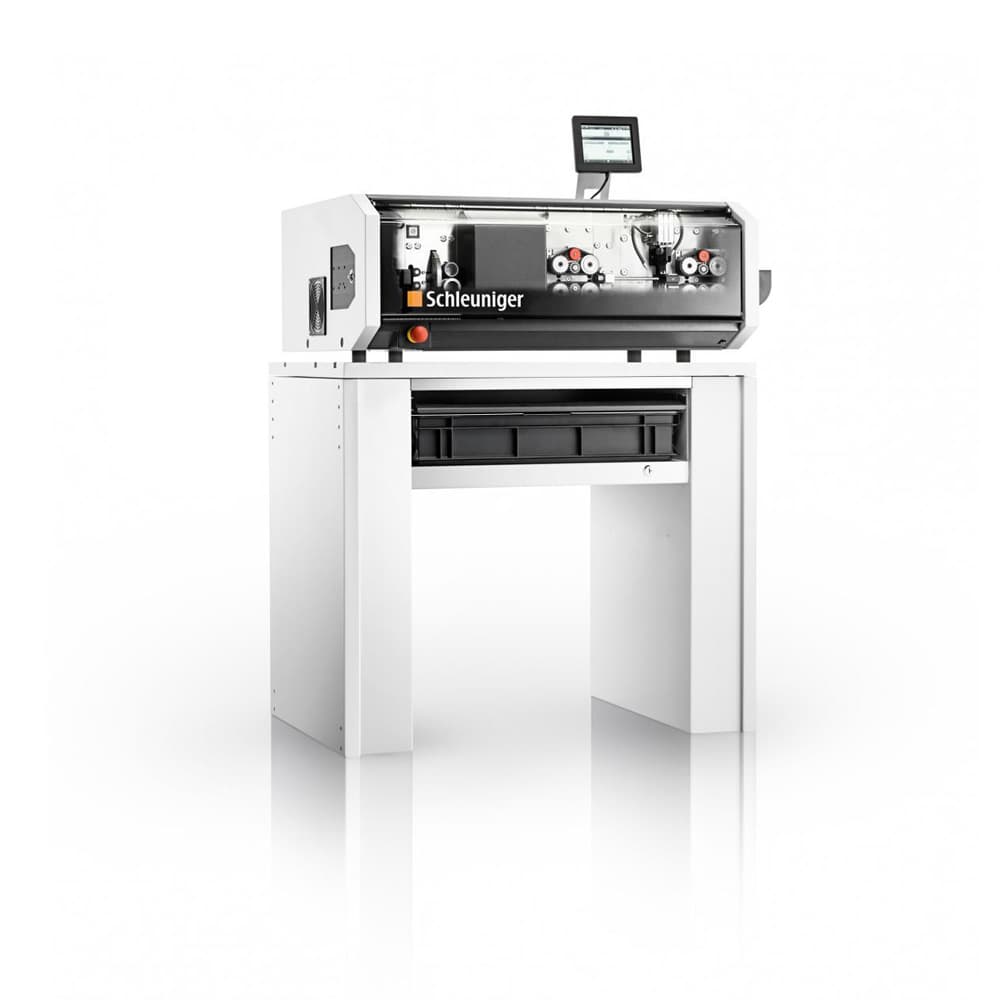

La famiglia MultiStrip 9480 targata Schleuniger offre sei versioni di macchina per coprire un’ampia gamma di applicazioni e budget. Con molte opzioni e accessori aggiuntivi, il MultiStrip 9480 di Schleuniger è la piattaforma di taglio e spelatura più versatile sul mercato.
L’unità di incisione rotante completamente programmabile (sulle versioni MR, RS, RSX e RX) consente una facile lavorazione di applicazioni coassiali e multistrato ad alta precisione. Caratteristiche aggiuntive, come la nostra testa di taglio multiposizione, creano un’ampia gamma di possibilità di applicazione. Ogni macchina può essere facilmente interfacciata con la vasta linea di accessori integrati di Schleuniger per creare una linea di produzione completamente automatica per la lavorazione del cavo.
Espandi le tue capacità
Con caratteristiche come la nostra testa di taglio multiposizione, con molte possibilità di applicazione.
Massimizza la tua produttività
Riduci al minimo i tempi di cambio formato e massimizza la tua produzione. Risparmia tempo con configurazioni facili e veloci.
Semplificate la programmazione
Ciascuna delle sei versioni della macchina è dotata di un potente software di controllo.
Compatibile con MES CAO tramite SMG Server e software CAYMAN.
La precisione è la nostra passione
Non sprecare tempo e denaro in lavorazioni imprecise del cavo. Sii preciso. In Schleuniger la precisione è la nostra passione.
Materiale
- Cavo microtriassiale.
- Fibra rivestita.
- Cavo.
- Cavo rigido.
- Fibra ottica in vetro duplex.
- Cavo unipolare.
- Cavi in fibra ottica, lamine e altro ancora.
- Cavo piatto.
- Materiale piatto.
- Cavi schermati.
- GOF (cavo ottico in fibra di vetro).
- Gomma.
- Corde / Profili in gomma.
- In Kevlar.
- Fili di Kevlar.
- Cavo coassiale.
- Cavo attorcigliato.
- Cavo con isolamento speciale.
- Cavo multipolare.
- POF (cavo ottico polimerico).
- PUR.
- PVC.
- Tubetti + Tubi.
- Spago.
- Tubatura.
- Teflon®.
- Vetroresina.
- Cavo triassiale.
- Cavo piatto rivestito.
Capacità di elaborazione
- Taglio a misura.
- Spelatura totale o parziale testa e coda.
- Spelatura della guaina e del conduttore interno.
- Rimozione del rivestimento di isolanti estremamente sottili.
- Spelatura della guaina di cavi multipolari.
- Spelatura a gradini.
- Lavorazione a gradini di cavi schermati (coassiale, ibrida, ecc.).
- Spelatura conduttori interni con taglio longitudinale.
- Spelatura multipla.
- Accorciatura, separazione e spelatura di cavi.
- Marcatura dei cavi.
- Diametro del materiale grezzo: S/M/MR/RS: 0,5 mm – 12,5 mm (0,0196 – 0,49″) RSX/RX: max. 6,5 mm (0,26″).
- Sezione trasversale del conduttore: standard: S/M/MR/RS: 0,25 mm² – 20 mm² (24 – 4 AWG) RSX/RX: max. 6 mm² (10 AWG), conduttore singolo.
Con booster taglierina opzionale: S/M/MR/RS: max. 25,0 mm² (4 AWG), a seconda del tipo di cavoRSX/RX: max. 6 mm² (10 AWG), conduttore singolo. - Lunghezza del pezzo: standard: S/M/MR/RS/RSX: 62,5 mm – 1’000’000 mm (2,46″- 39.370″).
Con kit in modalità cavi corti: RX: Min. 21,5 – 1.000.000 mm (0,85″ – 39.370″)S/M/MR/RS/RSX: 29,0 mm – 1’000’000 mm (1,14″- 39.370″).
Nel processo in modalità cavi corti: RX: -S/M/MR/RS/RSX: 0,1 mm – 62,4 mm (0,004″- 2,46″). - Lunghezza della spelatura: 0,1 – 1.000.000 mm (0,004 – 39.370″).
- Lunghezza di pull-off: lato sinistro: Max. S/M/MR: 95 mm (3,74″) Max. RS/RSX: 95 mm (3,74″) Max. RX: 17,3 mm (0,68″).
Lato destro: max. S/M/MR: 195 mm (7,68″) Max. RS/RSX: 135 mm (5,33″) max. RX: 40,3 mm (1,58″). - Interfacce: standard:2 interfacce USB, 2 Ethernet, prealimentazione, stampa a caldo e post-alimentazione.
Opzionale: 5 SMI (Schleuniger Machine Interface) aggiuntivi per un massimo di 2 sistemi di marcatura, diversi dispositivi periferici e circuiti di arresto di emergenza. - Alimentatore: 100 – 240 V CA, 50/60 Hz.
- Collegamento aria compressa: S/M/MR: max. 7 bar (105 psi), opzionale RS/RSX/RX: max. 7 bar (105 psi), getto d’aria.
- Dimensioni (L x P x A): S/M: 734 x 698 x 333 mm (28,9 x 27,5 x 13,1″).
MR/RS/RSX: 934 x 698 x 333 mm (36,8 x 27,5 x 13,1″). RX: 734 x 698 x 333 mm (28,9 x 27,5 x 13,1″). - Peso: S:80 kg (176 libbre).
M: 86 kg (189 libbre). MR: 89 kg (196 libbre).
RS/RSX: 95 kg (209 libbre).
RX: 72 kg (158 libbre).
