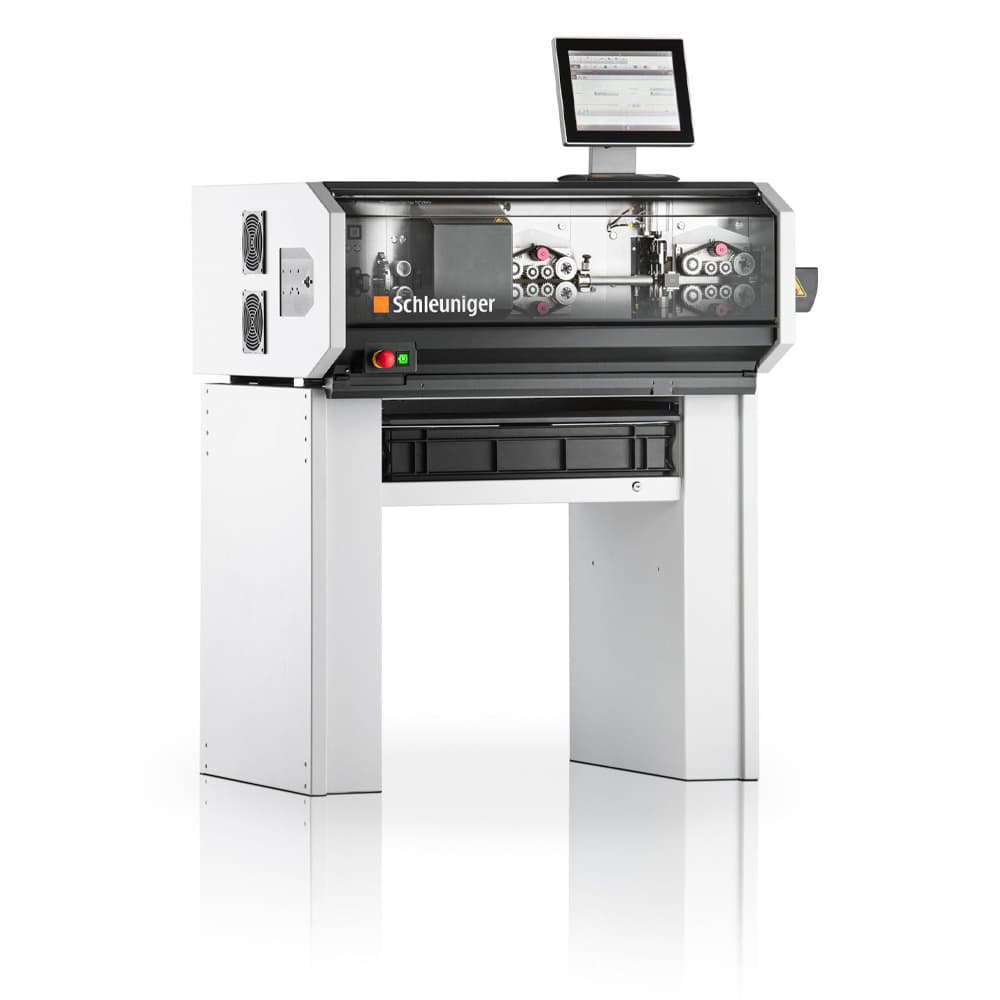

La Schleuniger PowerStrip 9580 lavora un’ampia gamma di applicazioni e si distingue per il suo concetto di macchina modulare, flessibile e aggiornabile a posteriori. L’eccellente resa produttiva con lavorazioni di alta precisione caratterizza questa macchina automatica per il taglio e la spelatura.
- Controllo innovativo della macchina per un’elevata produttività e sicurezza di processo.
- Sistema SmartBlade per la sostituzione rapida di interi set di cartucce blade in pochi secondi.
- Attivazione simultanea di più assi.
- Potenti servomotori per elevate velocità di avanzamento e forze di trazione.
- Cambi di guida senza attrezzi.
- Compatibile con MES CAO tramite SMG Server e software CAYMAN.
La macchina automatica per il taglio e la spelatura PowerStrip 9580 targata Schleuniger è stata progettata con particolare attenzione alla lavorazione di alta precisione, all’eccellente resa produttiva e all’elevato grado di flessibilità produttiva.
I potenti servoazionamenti garantiscono velocità di avanzamento elevate ed elevate forze di spelatura. Un’unità di controllo intelligente garantisce tempi di ciclo brevi e prestazioni ripetibili di alta qualità.
Un sofisticato concetto di sicurezza, tempi di cambio formato brevi e un funzionamento moderno e intuitivo completano l’esclusivo profilo della macchina.
Discrete wires con sezioni trasversali fino a 70 mm² (2/0 AWG), cavi schermati e applicazioni multipolari complesse possono essere lavorati in un’unica operazione automatizzata. I moduli di elaborazione, come il sistema di teste di taglio programmabili, l’unità di incisione rotante e la guida di uscita destra mobile, consentono di configurare PowerStrip 9580 in base ai requisiti dell’applicazione, ora o in futuro.
L’unità di taglio opzionale, incluso il sistema di monitoraggio della qualità SmartDetect, impedisce l’incorporazione di cavi difettosi in un prodotto finale. Il sistema controllato da sensori monitora l’intero processo di spelatura in tempo reale, rileva qualsiasi contatto tra la lama di spelatura e il conduttore interno e contribuisce a migliorare la qualità della produzione senza perdita di prestazioni.
Moduli di elaborazione
Il PowerStrip 9580 è disponibile in 4 configurazioni di base, che combinano l’elaborazione con moduli funzionali per coprire un’ampia gamma di applicazioni di lavorazione dei cavi. Tutti i modelli base possono essere equipaggiati con altri moduli funzionali e opzioni PowerSystem. I moduli integrati nei modelli base possono anche essere montati o sostituiti in futuro se le esigenze dell’applicazione cambiano.
Materiale
- Cavo multipolare.
- Mini gommini.
- Fibra rivestita.
- Cavo.
- Cavo rigido.
- Fibra ottica in vetro duplex.
- Cavo unipolare.
- Cavo singolo.
- Cavi in fibra ottica, lamine e altro ancora.
- Piattina.
- Cavo piatto.
- Materiale piatto.
- Cavi schermati.
- GOF (cavo ottico in fibra di vetro).
- Gomma.
- Corde / Profili in gomma.
- In Kevlar.
- Fili di Kevlar.
- Cavo coassiale.
- Cavo attorcigliato.
- Cavo con isolamento speciale.
- POF (cavo ottico polimerico).
- PUR.
- PVC.
- Tubetti + Tubi.
- Tubatura.
- Spago.
- Teflon®.
- Vetroresina.
- Cavo triassiale.
- Cavo piatto rivestito.
Capacità di elaborazione
- Taglio a misura.
- Spelatura totale o parziale a sinistra e a destra.
- Spelatura della guaina e del conduttore interno.
- Rimozione del rivestimento di isolanti estremamente sottili.
- Spelatura della guaina di cavi multipolari.
- Spelatura a gradini.
- Lavorazione a gradini di cavi schermati (coassiale, ibrida, ecc.).
- Spelatura conduttori interni con taglio longitudinale.
- Spelatura multipla.
- Accorciatura, separazione e spelatura di cavi.
- Marcatura dei cavi.
- Diametro del materiale grezzo: 0,5 mm – 16 mm (0,0196 – 0,63″).
- Sezione trasversale del conduttore: standard: 0,5 mm² – 70 mm² (26 – 2/0 AWG) con booster di taglio.
Opzionale: fino al 20% in più di forza di taglio (a seconda del cavo). - Lunghezza del pezzo: standard: 74 mm – 1.000.000 mm (2,91″ – 39.370″).
Con kit modalità corta: 38 mm – 1.000.000 mm (1,49″ – 39.370″).
Con processo modalità corta: 0,1 mm – 74 mm (0,004″ – 2,91″). - Lunghezza della spelatura: 0,1 – 1.000.000 mm (0,004 – 39.370″).
- Lunghezza di pull-off: lato sinistro: max. 125 mm (4,92″).
Lato destro: max. 240 mm (9,44″). - Lama SmartBlade: Numero di set di lame: S/SR NA – M/MR 3 x 20 mm (0,79″) con larghezza lama: S/SR 1 x 20 mm (0,79″) – M/MR 3 x 16 mm (0,63″).
- Tipo di lama: griglia da 20 mm: lame a V, lame a raggio e trafile, lame multiraggio, unità di taglio universale e lame speciali Griglia da 16 mm (solo per versioni M e MR): lame a V, lame a raggio e trafila, lame multiraggio e speciali.
- Interfacce: standard: 3 interfacce USB, 2 interfacce Ethernet e prealimentazione, stampa a caldo e post-alimentazione.
Opzionale: 5 SMI (Schleuniger Machine Interface) aggiuntive per un massimo di 2 sistemi di marcatura, diversi dispositivi periferici e circuiti di arresto di emergenza. - Alimentatore: 200–240 V CA 50/60 Hz.
- Collegamento aria compressa: 6-10 bar (87-145 psi).
- Dimensioni (L x P x A): 1030 x 785 x 407 mm (40,55 x 30,90 x 16,02″) senza pannello autoportante.
- Conformità: il MegaStrip 9680 è conforme a tutte le direttive europee e agli standard internazionali pertinenti (IEC e ISO).
- Peso: S: 129 kg (284,4 libbre).Peso reale: 145 kg (319,7 libbre).
M: 136 kg (299,8 libbre). MR: 152 kg (335,1 libbre).
Opzioni
Diverse opzioni aggiungono capacità di elaborazione alla PowerStrip 9580 o rendono il lavoro con la macchina ancora più semplice. Esempi sono l’unità di taglio universale, i diversi tipi di lame o il sistema di scaffalature modulari per un funzionamento confortevole. Il design intelligente con PowerSystem e SmartBlade garantisce la massima flessibilità.
Parametri di elaborazione programmabili
- Taglio e spelatura con pull-off totale e parziale, a sinistra e a destra.
- Pull-off della guaina multipla.
- Spelatura multipla.
- Spelatura della guaina di cavi multipolari.
- Rimozione del rivestimento di isolanti estremamente sottili.
- Spelatura della guaina e del conduttore interno.
- Accorciatura, separazione e spelatura.
- Spelatura della guaina in più fasi con tagli longitudinali e intermedi.
- Spelatura a più fasi di cavi schermati (con o senza schermatura).
Modelli
- PowerStrip 9580 S con unità di taglio a lama singola.
- PowerStrip 9580 M con unità di taglio multilama SmartBlade flessibile.
- PowerStrip 9580 SR con unità di taglio a lama singola e unità di taglio rotante aggiuntiva.
- PowerStrip 9580 MR con unità di taglio multilama SmartBlade flessibile e unità di taglio rotante aggiuntiva.
