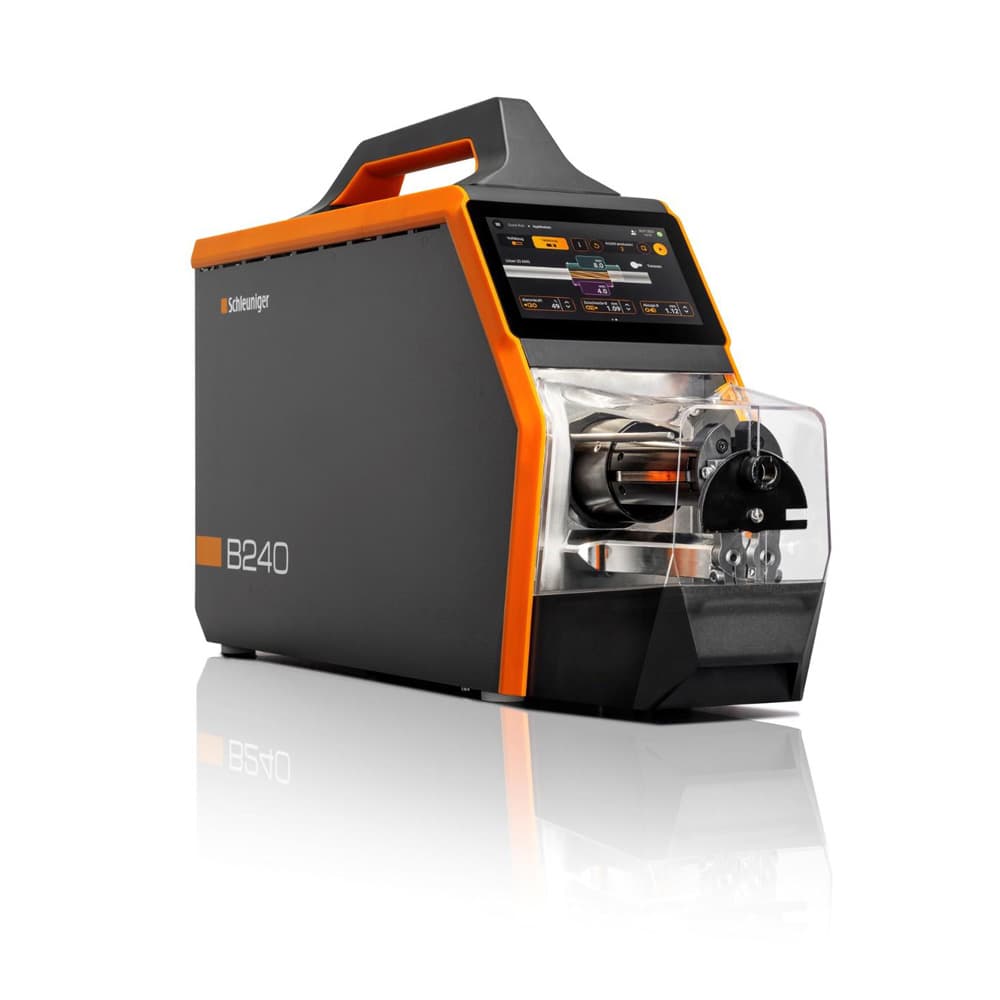

La serie Strip B240 targata Schleuniger è una macchina spelacavi programmabile per la lavorazione a gradini di cavi coassiali e per la lavorazione di cavi multipolari e unipolari. Dotata di due lame rotanti, lavora cavi semplici e cavi multipolari con una sezione da 0,013 a 13 mm² (da 36 a 6 A WG) e un diametro fino a 9 mm (0,35″), ottenendo così una lunghezza di spelatura di 80 mm (3,15″) e una lunghezza pull-off di 40 mm (1,57″). Anche i materiali più difficili come il PUR, il PVC, la gomma, il Teflon®, il Tefzel® o le trecce di vetro tessili possono essere spelati in modo pulito e affidabile grazie agli assi di movimento ad alta risoluzione della testa di taglio. La Strip Serie B240 di Schleuniger lavora anche cavi micro-coassiali con un diametro fino a 0,8 mm (0,0314″) senza la necessità di cambi.
La ripetibilità, la precisione meccanica e i cicli di lavoro brevi garantiscono un’elevata produttività. Le lame e le pinze di serraggio universali del B240 possono essere utilizzate in un’intera gamma di applicazioni di lavorazione dei cavi, eliminando i tempi di fermo macchina dovuti ai cambi.
L’attenzione al funzionamento ergonomico e alla programmazione tramite un touch screen a colori da 5″ con una buona accessibilità aumenta ulteriormente la produttività.
Il B240 è veloce da implementare ed è particolarmente facile da usare senza conoscenze di programmazione grazie alla sua interfaccia software intuitiva e all’avanguardia.
Materiale
- Cavo unipolare.
- Cavo rigido.
- Cavo coassiale.
- Cavo microcoassiale.
- Cavo multipolare.
- Cavo attorcigliato.
- Teflon®.
- Tefzel®.
- Treccia di vetro tessile.
- PUR.
- PVC.
- Gomma.
Capcità di elaborazione
- Lavorazione di cavi coassiali.
- Spelatura totale.
- Spelatura di cavi multipolari.
- Spelatura multipla.
- Spelatura parziale.
- Funzione di attorcigliatura.
- Sezione cavo: 0,013 – 13 mm² (36 – 6 AWG).
- Diametro del materiale grezzo: max.9 mm (0,35″).
- Lunghezza di spelatura: max. 80 mm (3,15″).
- Lunghezza di pull-off: Max. 40 mm (1,57″).
- Alimentatore: da 100 V c.a. a 240 V c.a., 50/60 Hz.
- Collegamento aria compressa: 7 bar (con kit aria opzionale).
- Dimensioni (L x P x A): 521 x 132 x 317 mm (20,51″ x 5,19″ x 12,48″).
- Peso: 12 kg (26 libbre).
- Dichiarazione di conformità: il B240 è pienamente conforme alle direttive macchine CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica, nonché a UKCA, UL e CSA.
Opzioni
- Kit aria per pulizia lame e sfridi.
- Lame con diversi angoli di taglio, ad es. per ridurre la deformazione della schermatura.
- Sistema di aspirazione per la rimozione degli scarti disponibile anche come retrofit.
- Kit per spelature corte e per calza.
Caratteristiche
- Nessuna sostituzione della lama per tutti i cavi lavorabili.
- Nessuna regolazione meccanica per la sostituzione del cavo.
- Parametri di lavorazione in mm² e AWG.
- Elaborazione sequenziale di cavi multipolari, compresa la guaina e la spelatura del conduttore interno in sequenza programmabile.
- Kit opzionale per cavi multipolari con spelature corte.
- Funzione scanner di codici a barre.
Parametri di lavorazione programmabili
- Lunghezza di spelatura e di pull-off.
- Diametro di incisione.
- Apertura della lama prima del pull-off (apertura pull-off).
- Forza di serraggio.
- Parametri di attorcigliatura.
