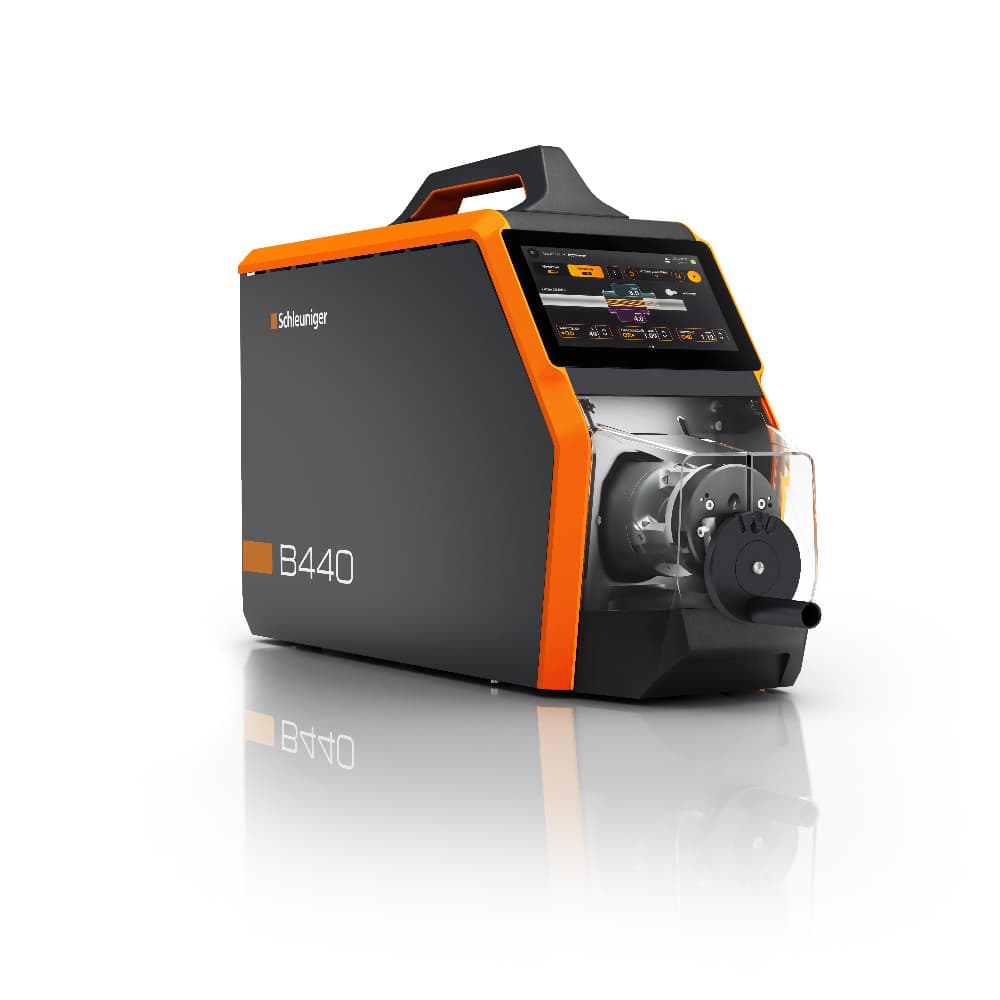

La macchina spela cavi programmabile della Serie B440 targata Schleuniger è stata sviluppata appositamente per la lavorazione di cavi coassiali, multipolari e unipolari. Dotato di tre lame rotanti, lavora cavi semplici e cavi multipolari con una sezione da 0,05 a 70 mm² (30 – 2/0 AWG) e un diametro fino a 12 mm (0,47″), ottenendo così una lunghezza di spelatura e una lunghezza di pull-off di 50 mm (1,97″). La B440 è ideale per la spelatura di guaine in Kapton e silicone, nonché di altri materiali impegnativi come PUR, PVC, gomma, Teflon®, Tefzel® o treccia di vetro tessile.
Le incisioni delle lame sono lineari e perpendicolari all’asse del cavo, ottenendo un taglio netto e di alta precisione. Inoltre, i tempi di ciclo brevi e la precisione di ripetizione garantiscono un’elevata produttività e affidabilità. I tempi di cambio quando si passa ad altri tipi di cavo vengono eliminati, poiché le lame, le pinze di centraggio e le pinze di serraggio sono universali, cioè possono essere utilizzate per l’intera gamma di lavorazione.
Anche il funzionamento ergonomico e la programmazione tramite un touch screen a colori da 7″ di facile accesso contribuiscono ad aumentare la produttività. Grazie all’interfaccia software intuitiva e all’avanguardia, il B440 è veloce da implementare ed estremamente facile da utilizzare senza conoscenze di programmazione.
Materiale
- Cavo coassiale.
- Cavo multipolare.
- Cavo unipolare.
- Cavo rigido.
- Cavo attorcigliato.
- Cavo high-voltage.
- Kapton.
- Teflon®.
- Treccia di vetro tessile.
- PUR.
- PVC.
- Gomma.
- Silicone.
- Tefzel®.
Capcità di elaborazione
- Lavorazione di cavi coassiali.
- Spelatura totale.
- Spelatura di cavi multipolari.
- Spelatura multipla.
- Spelatura parziale.
- Funzione di attorcigliatura.
- Sezione cavo spelatura: da 0,05 a 70 mm 2 (da 30 a 2/0 AWG).
- Diametro del materiale grezzo: max. 12 mm (0,47″).
- Lunghezza di spelatura: max. 50 mm (1,97″).
- Lunghezza di pull-off: max. 50 mm (1,97″).
- Alimentatore: da 100 V c.a. a 240 V c.a., 50/60 Hz.
- Collegamento aria compressa: 7 bar (con kit aria opzionale).
- Dimensioni (L x P x A): 671 x 192 x 394 mm (26,41″x 7,55″ x 15,51″).
- Peso: 22 kg (49 libbre).
- Dichiarazione di conformità: il B440 è pienamente conforme alle direttive macchine CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica, nonché alle norme UKCA, UL e CSA.
Opzioni
- Kit aria per pulizia lame e sfridi.
- Lame con diversi angoli di taglio, ad es. per ridurre la deformazione della calza.
Caratteristiche
- Nessuna sostituzione della lama per tutti i cavi lavorabili.
- Nessuna regolazione meccanica per la sostituzione del cavo.
- Parametri di lavorazione in mm² e AWG.
- Elaborazione sequenziale di cavi multipolari, compresa la guaina e la spelatura del conduttore interno in sequenza programmabile.
- Funzione scanner di codici a barre.
Parametri di lavorazione programmabili
- Lunghezza spelatura e pull-off.
- Diametro di incisione.
- Apertura della lama prima del pull-off (apertura pull-off).
- Forza di serraggio.
- Parametri di attorcigliatura.
