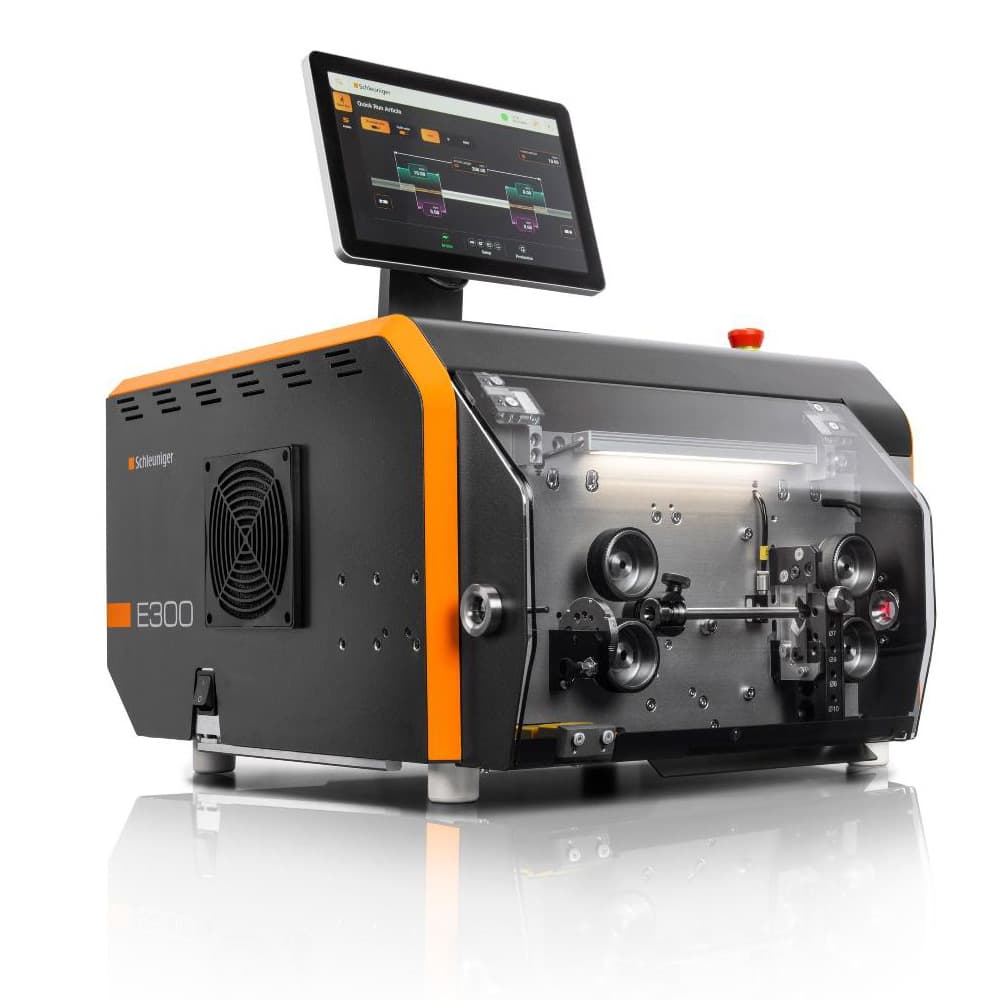

La macchina per il taglio e la spelatura Cut & Strip Family E300 di Schleuniger si distingue per le elevate prestazioni, l’operatività ottimizzata e l’eccezionale sicurezza di processo. Lavora cavi, tubi e multipolari, nonché isolanti come PVC, PUR o Teflon con qualità e alta precisione. Le applicazioni standard includono la spelatura della guaina esterna in più fasi, nonché spelature totali e parziali, anche su entrambi i lati, con sezioni da 0,05 a 10 mm² (da 36 a 8 AWG) e diametri dei cavi da 0,3 mm a 8,0 mm (da 0,012″ a 0,31″). I diversi materiali della cinghia e il kit cavi corti incluso consentono un’ampia gamma di applicazioni.
Le lame e le guide del modello precedente EcoStrip 9380 sono compatibili.
La pressione di contatto sull’unità di alimentazione è programmabile. Ciò consente regolazioni molto precise e mirate. L’E300 è dotato di un’unità di alimentazione a cambio rapido due in uno, adatta per azionamenti a rulli, incluso un kit per la lavorazione di cavi corti. Sull’E300, la sostituzione dell’unità di alimentazione con il kit cavi corti è assistita da software. L’asse di presa è programmabile e garantisce un trasporto accurato del cavo.
L’interfaccia intuitiva del software S.Drive facilita la creazione di lavori e programmi di articoli e aumenta le prestazioni complessive. I parametri predefiniti e verificati supportano la creazione rapida di processi di elaborazione.
Materiale
- Cavo rigido.
- Cavo singolo.
- Cavo piatto.
- Gomma.
- Cavo unipolare.
- Cavo attorcigliato.
- Cavo con isolamento speciale.
- PUR.
- PVC.
- Tubi + Tubi.
- Teflon®.
- Cavo piatto rivestito.
Capacità di elaborazione
- Taglio a misura.
- Spelatura totale o parziale testa e coda.
- Spelatura della guaina di cavi multipolari.
- Spelatura multipla.
- Marcatura dei cavi.
- Diametro del materiale grezzo: da 0,3 mm a 8,0 mm (da 0,012″ a 0,31″).
- Sezione cavo attorcigliato: da 0,05 mm2 a 10 mm2 (da 36 a 8 AWG).
- Sezione cavo rigido: Da 0,05 mm2 a 1,5 mm2 (da 36 a 16 AWG).
- Lunghezza del materiale grezzo: min. 48 mm (1,89″), max. 1.000.000 mm (39.370″).
- Lunghezza del materiale grezzo con kit di cavi corti: min. 18 mm (0,70″), max. 1.000.000 mm (39.370″).
- Lunghezza di pull-off: lato sinistro: min. 0,1 mm (0,004″) – max. 46 mm (1,18″).
Lato destro: min. 0,1 mm (0,004″) – max. 152 mm (5,98″). - Numero di set di lame con larghezza della lama: 1 x 12 mm (1 x 0,47″).
- Interfacce: USB-A, USB-C, SMI (D-Sub a 15 pin), Ethernet, ESC (circuito di arresto di emergenza).
- Alimentatore: 100 – 240 V CA, 50/60 Hz.
- Collegamento aria compressa: 6 bar.
- Dimensioni (L x P x A): 436 x 510 x 298 mm (17,16 x 20,07 x 11,73″) senza monitor autonomo.
- Peso: 34 kg (75 libbre).
- Dichiarazione di conformità: l’E300 è pienamente conforme alle direttive macchine CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica, nonché alle norme UKCA, UL e CSA.
- Nota importante: si consiglia di far campionare il cavo da noi in caso di dubbio.
Attrezzatura di base
- Touchscreen a colori da 10″.
- Luce LED.
- Unità a getto d’aria.
- Set di lame a forma di V.
- Guide girevoli: diametro interno 2, 4, 6, 8, 10 mm.
- 2 rulli e deflettore in acciaio per kit cavi corti.
Opzioni
- Rilevatore di inceppamento dei cavi.
- Vari set di lame radiali.
- Barra degli strumenti con supporto magnetico per accessori.
