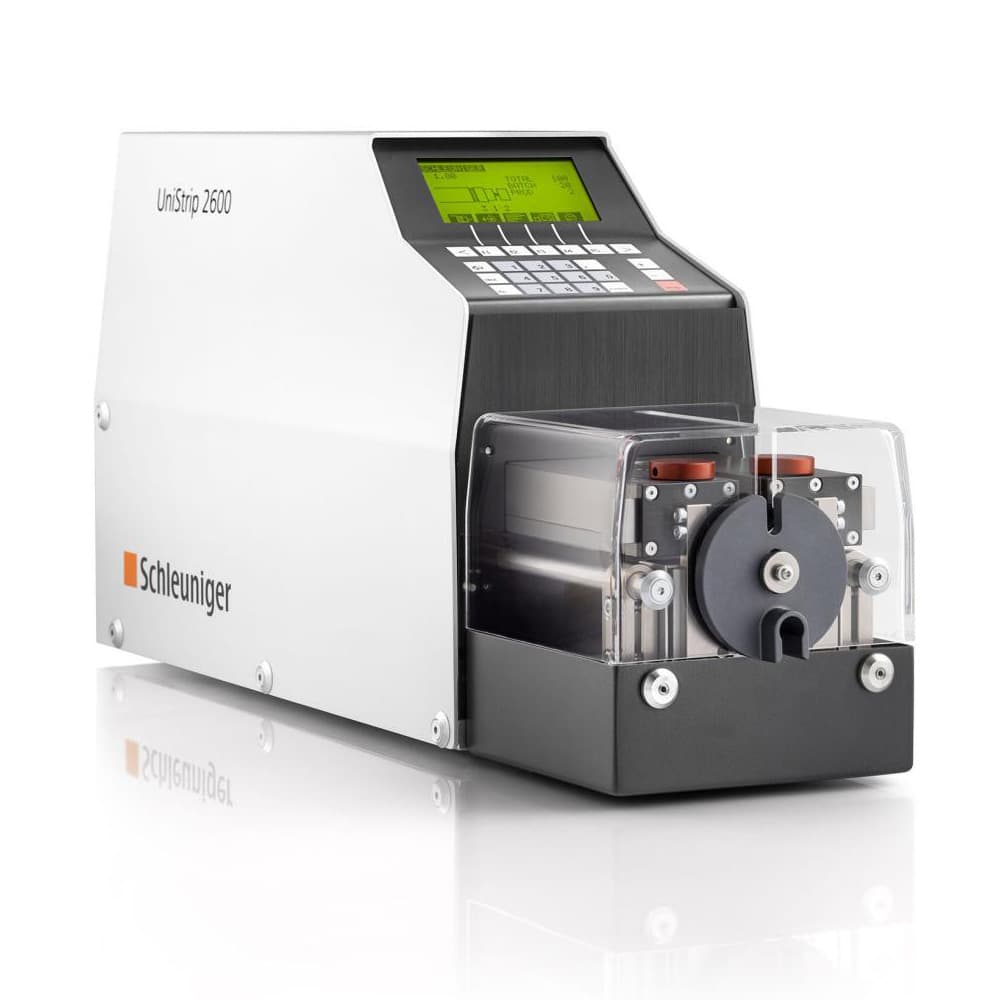

La macchina spelacavi più versatile di Schleuniger, l’UniStrip 2600, è in grado di elaborare molte applicazioni uniche e vari tipi cavi, tra cui cavi unipolari da 0,03 mm² fino a 16 mm² (6 – 32 AWG), cavi di alimentazione (anche conduttori con lunghezze diverse, tutto in un unico ciclo), cavi multipolari, cavi piatti e altri. L’UniStrip 2600 è completamente elettrico e presenta azionamenti potenti e silenziosi e tempi di ciclo rapidi.
- Gamma di applicazioni praticamente illimitata.
- Completamente programmabile: fino a 1.000 posizioni di memoria.
- Elaborazione dell’elenco dei cavi.
- Molte funzioni di lavorazione per applicazioni speciali.
- Opzione della tecnologia SmartStrip™.
La UniStrip 2600 targata Schleuniger è la macchina spela cavi più flessibile sul mercato. È in grado di elaborare cavi unipolari da 0,03 a 16 mm² (32 – 6 AWG), cavi rotondi fino a 9 mm di diametro e cavi piatti fino a 11 mm (0,43″) di larghezza.
Sono possibili lunghezze di spelatura fino a 80 mm (3,14″), con una lunghezza massima di pull-off di 40 mm (1,57″). I potenti azionamenti, combinati con un’elettronica all’avanguardia e un display di facile utilizzo, creano una piattaforma facile da usare per spelare un’ampia varietà di tipi di fili e cavi.
Materiale
- Cavo rigido.
- Cavo a conduttore singolo.
- Nastro in fibra.
- Cavo piatto.
- Materiale piatto.
- Gomma.
- Cavo.
- Kapton.
- Cavo unipolare.
- Cavo attorcigliato.
- Cavo multipolare.
- PUR.
- PVC.
- Teflon®.
- Tefzel®.
- Cavo piatto a doppio isolamento.
Capcità di elaborazione
- Funzione lame sagomate.
- Lavorazione cavi unipolari.
- Lavorazione di cavi piatti o piattine.
- Spelatura totale.
- Spelatura di cavi multipolare.
- Spelatura a gradini.
- Spelatura multipla.
- Spelatura parziale.
- Sezione cavo: 0,03 – 16 mm² (32 – 6 AWG).
- Diametro del materiale grezzo: massimo 9 mm (0,35″).
- Incrementi di diametro: 0,01 mm (0,001″).
- Lunghezza di spelatura: massimo 80 mm (3,15″).
- Lunghezza di pull-off: massimo 40 mm (1,58″).
- Incremento della lunghezza di spelatura: 0,1 mm (0,01″).
- Tempo di ciclo: ~ 0,6 s (20 mm (0,787″) lunghezza di spelatura).
- Capacità di memoria: 1.000 cavi / 100 liste di fili.
- Interfacce: RS 232: pedale, interfaccia robotica (opzione).
- Opzioni: Software per la lavorazione del filo IquanaTM, tecnologia Smart StripTM.
- Livello di rumore: 59 dB (A).
- Alimentatore: 100/115 VAC: fusibile 2,0 A/T, 230/240 VAC: fusibile 1,0 A/T, 50/60 Hz, 100 VA.
- Dimensioni (L x P x A): 500 x 140 x 235 mm (19,7 x 5,5 x 9,3″).
- Peso: 12 kg (26,7 libbre).
- Conformità CE: l’UniStrip 2600 è pienamente conforme a tutte le linee guida CE ed EMC relative alla sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica.
Alta precisione
La meccanica di precisione abbinata all’elettronica di nuova generazione garantisce una qualità di spelatura ripetibile. La testa di spelatura accetta diversi tipi di lame. Le lame possono essere sostituite rapidamente e facilmente senza l’ausilio di attrezzi.
Facile da usare
La programmazione è rapida grazie all’inserimento dei dati guidato da menu e alla visualizzazione grafica dell’estremità del filo programmata. Una libreria di dimensioni standard dei cavi (in mm² e AWG) semplifica la programmazione di nuovi utilizzando i parametri predefiniti per la dimensione selezionata.
In alternativa, i cavi possono essere programmati e gestiti anche offline su PC utilizzando il™ software di lavorazione dei cavi Iguana. Dotato della funzione SmartStrip™ opzionale, l’UniStrip 2600 elimina virtualmente gli errori dell’operatore. Il caricamento di programmi diversi tra i lavori diventa obsoleto. Con SmartStrip™, il diametro del cavo viene rilevato automaticamente e i cavi vengono lavorati in base a parametri pre-programmati.
La facilità di inserimento del cavo, l’avvio del ciclo tramite un sensore automatico e la possibilità di visualizzare chiaramente l’intera operazione attraverso lo schermo di sicurezza aumentano ulteriormente la facilità d’uso.
Parametri di elaborazione programmabili
- Velocità di estrazione.
- Lunghezze di spelatura parziale.
- Lunghezze di spelatura totale.
- Tempo di centrifuga extra della testa di spelatura.
- Diametro di spelatura.
- Posizione di spelatura.
- Sequenza di spelatura selezionabile.
- Wayback (apre leggermente le lame prima di staccarle).
- Velocità di avanzamento delle lame di spelatura.
- Forza di serraggio del cavo.
Possibilità di smontaggio
- Pull-off completo e rifilatura.
- Pull-off parziale e rifilatura.
- Spelature multiple.
- Cavi di alimentazione con spelature di diverse lunghezze.
- Cavi per sensori con lunghezze di sguainature corte.
- Cavi piatti.
- Cavi a doppio isolamento.
